H44H旋啟式日標止回閥原理作用： H44H旋啟式日標止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。日標止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，H44H旋啟式日標止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。H44H旋啟式日標止回閥安裝方式：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。 H44H旋啟式日標止回閥是以日本JIS標準生產制造，H44H旋啟式日標止回閥壓力以K來表述。
H44H旋啟式日標止回閥性能特點： ①水平或垂直管道均可使用，安裝方便； ②流道通暢、流體阻力小。 H44H旋啟式日標止回閥技術參數： 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | JIS B2074 B2084 | JIS B2002 | JIS B2212 B2214 | JIS B2074 B2084 | JIS B2003 |
H44H旋啟式日標止回閥部件材質： | 閥體 | WCB | WC1 | WC6 | WC9 | | 閥座 | 25 | 15CrMoA | 12Cr1MoVA | | 閥瓣 | WCB | WC1 | WC6 | WC9 | | 搖桿 | WCB | WC1 | WC6 | WC9 | | 閥蓋 | 25 | 15CrMoA | 12Cr1MoVA | | 銷軸 | 1Cr17Ni2 | 20Cr1Mo1V1A | | 密封環 | S軟鋼（增強柔性石墨） | S軟鋼 | F軟鋼 |

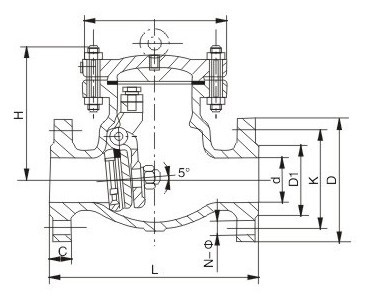

H44H旋啟式日標止回閥外形尺寸：
| mm | in | L | D | D1 | D1 | b | n-φd | H | | 50 | 2 | 203 | 152 | 120.7 | 92 | 19.0 | 4-φ19 | 165 | | 65 | 21/2 | 216 | 178 | 139.7 | 105 | 22.4 | 4-φ19 | 175 | | 80 | 3 | 241 | 190 | 152.4 | 127 | 24.0 | 4-φ19 | 190 | | 100 | 4 | 292 | 229 | 190.5 | 157 | 24.0 | 8-φ19 | 215 | | 125 | 5 | 356 | 254 | 216.0 | 186 | 24.0 | 8-φ22.5 | 240 | | 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-φ22.5 | 265 | | 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-φ22.5 | 320 | | 250 | 10 | 622 | 406 | 362.0 | 324 | 30.2 | 12-φ25.4 | 365 | | 300 | 12 | 698 | 483 | 431.8 | 381 | 32.0 | 12-φ25.4 | 415 |
|
