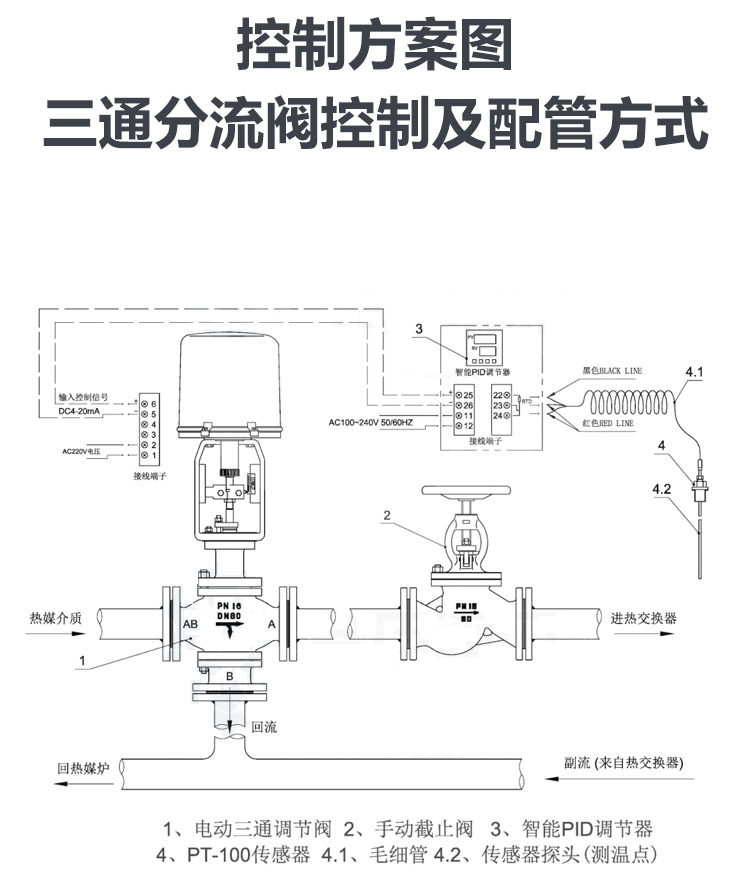

氣動三通調節閥安裝圖 氣動分流調節閥接線控制圖

三通分流、合流調節閥,采用頂部導向閥內件結構,三通分流調節閥,其將一路流體分爲二路流體調節;三通合流調節閥,其將二路流體混合成一路流體調節;分別用于三通分流與三通合流的場合。三通調節閥,可適用于壓差較高、介質中無固體顆粒的各類氣體、液體的場合。

氣動三通調節閥主要是指ZXX、ZXQ型新系列氣動薄膜三通調節閥(簡稱ZXX、ZXQ型氣動調節閥),它采用園筒型薄壁窗口形閥芯導向,不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構具有結構簡單、重量輕、體積小、拆裝方便等優點。此系列氣動調節閥廣泛應用于**控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成兩路流出(分流)或者是把二種流體通過三通閥合并成一種流體(合流)的場合。

本系列產品有三通合流和三通分流兩種。公稱壓力有1.6、2.5、4.0、6.4MPa:閥體口徑范圍DN25～200。適用流體溫度由-60℃～+450℃。泄漏量標準Ⅳ級。流量特性有直線、拋物線兩種。

ZXX、ZXQ型氣動調節閥作用方式如下:

 ZXX、ZXQ型氣動調節閥由于有二個通道,一個通道開啟時則另一通道關閉,所以作方式很難說是氣開還是氣關,一般標準或著作都未作氣開或氣關之規定定義。所以設計或訂購三通閥時,一定要指明氣室壓力增加時,主通道流量增大還是減少,或者說執行機構斷氣時,主通道是開啟還是關閉!否則制造商難以配置正確的執行機構!我們按自控行業一般規定氣開或氣關作用方式:信號(或氣壓)增加,主通道開啟,則為氣開式;反之為氣關式。所以要說氣開或氣關式都是相對于主通道而言的,(水平通道為主通道)。

ZXX、ZXQ型氣動調節閥的特點如下:

1、流體對閥芯作用方式都處于流開狀態,故閥能穩定工作。

2、除上閥蓋處襯導套向外,閥芯側面與閥座內表面也有導向作用,導向面積大,工作可靠。

3、執行機構采用多彈簧結構,相對于傳統閥門高度減30%,重量減輕30%。

氣動三通調節閥參數：

驅動類型: 氣動,電動

公稱通徑: NPS 1” ~20” (DN25~DN500)

公稱壓力: Class150~Class600 (PN16~PN100)

溫度范圍:-196℃~540℃

材料范圍:碳鋼, 不鏽鋼, 雙相不鏽鋼, Inconel, Monel, Hastelloy,Ti等

洩漏等級:ANSI IV級、Ⅴ級或Ⅵ級

閥蓋類型:標準型 ,伸長型,低溫型 ,波紋管型
