氣動球閥工作原理 氣動球閥的安裝測試步驟

氣動球閥工作原理：

氣動球閥只需要用氣動執行器氣源旋轉90度的操作和很小的轉動力矩可以緊緊緊閉。完全平等的閥體內腔為媒體提供的阻力小,通過流動通道。一般認為*合適的閥門開啟和緊閉的做一個直接使用,但*近的發展已設計給它一個節流閥和流量控制。球閥的主要特點是本身具有結構緊湊,易于操作和維修,適用在水,溶劑,酸和天然氣等一般工作介質,而且還適用在工作條件惡劣的介質,如氧氣,過氧化氫,甲烷和乙烯。球閥可以是整體的,也可以是組合。
氣動球閥的現實功能
效果:氣動球閥的工作原理是通過旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便,體積小,可以做成大口徑,密閉可靠,結構簡單,維修方便,密閉面與球面常在閉合狀態,不容易被介質腐蝕,在各行業得到廣泛的應用。氣動球閥和旋塞閥是同一類型的,只有它的緊閉件是個球體,球體繞閥體中心線作旋轉來達到開啟,緊閉閥門。
優勢:氣動球閥在管道主要用在切削速度,分布和改變介質的流動方向。氣動球閥是近年來被廣泛采用的新型閥門,它具有以下優點:
1、流體阻力小,其阻力系數與同管的長度對等。
2、結構簡單,體積小,重量輕。
3、可靠,目前球閥的密閉面材料廣泛應用在塑料,密閉性好,在真空系統中也已廣泛使用。
4、操作方便,啟閉迅速,從完全開啟到緊閉長達90度旋轉,方便遠程控制。
5、方便,氣動球閥具有結構簡單,密閉圈一般都是活動的,拆卸更換更方便。
6、在全開或全閉時,球體和閥座的密閉面與介質隔離,通過媒體,不會引起閥門密閉面的侵蝕。
7、以大范圍的大小,從小到幾毫米,幾米從高壓力大,可以高真空應用。
8、氣動閥電源是用在氣體,通常0.2-0.8mpa壓力,比較安全。氣動球閥如果泄漏,相對液壓,電動,氣可直接排放,對環境無污染,具有安全性高。
9、球閥的手冊和渦輪旋轉球閥,氣動球閥可大直徑的配置,(手動和渦輪旋轉球閥一般在dn300口徑動閥,目前可以達到1200口徑。氣動球閥)已廣泛應用在石油,化工,電力,航空,造紙,原子能,火箭和其他部門,以及人們?nèi)粘Ｉ钪械摹?/p>

氣動球閥的安裝測試步驟：

氣動球閥整個配件從球閥、手輪、電磁閥、限位開關到氣動執行器的介紹安裝;再到氣動球閥的開與關測試。

氣動球閥之簡述:

氣動球閥是球閥配上氣動執行器,氣動執行器的執行速度相對較快。氣動球閥通常配置各種附件,比如電磁閥、氣源處理、限位開關、控制箱等,以實現就地控制和遠距離集中控制,在控制室里就可以控制閥門的開關。

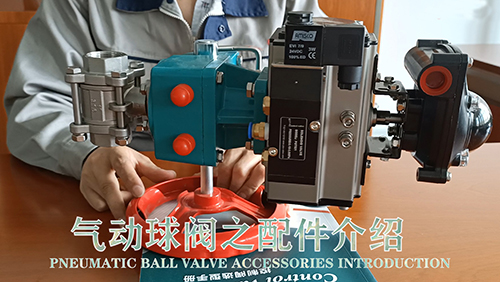

氣動球閥之配件介紹:(5個部件)

01、球閥

視頻中為三片式球閥:左邊一片、中間一片球心、右邊一片。連接口是螺紋,而連接方式可以根據管道管徑和螺紋來定制不同的連接方式。此不銹鋼球閥可用于的管道介質為水、液體、氣體、油類及一般腐蝕性介質。

02、手輪機構

手輪機構在氣動閥門斷氣斷電的情況下可進行手動控制,維持生產正常進行。

手輪盤顯示有OPEN和SHUT的方向。手輪有兩個功能切換:手動和自動控制。手動時,逆開順關,轉動手動盤,連接軸也跟著轉動。拉桿向上拉動,切換桿放下,手動則轉為自動控制,此時轉動手輪,連接軸保持不動只能通過氣動控制。拉桿向上拉動,切換桿向上,自動則轉為手動控制,此時轉動手輪,就能直接控制閥門的開與關。

03、電磁閥

電磁閥用于氣動啟閉的電控操作,功率小。有兩種連接方式:板接式和管接式。管接式背面有兩個連接孔可以與氣動執行器上的進氣孔直接相連;電磁閥底端有三個孔,中間是進氣孔,兩端是排氣孔。板接式電磁閥工作是通過切換氣源進氣口,實現閥門開啟關閉作用。它頂部有兩個連接孔與氣動執行器上的進氣孔需要?dú)夤苓B接,根據現場要求,可以安裝合適位置。

04、限位開關

限位開關內部結構有2個凸輪、2個微動開關、1個接線端和1個連接軸。凸輪與微動開關閉合,連接PLC可以使PLC形成一個電回路,PLC回路燈亮;凸輪與微動開關斷開,連接PLC可以使PLC形成一個斷路,PLC回路滅,以此來實現閥門遠程位置的反饋。下端連接軸與氣動執行器頂部連接軸相連。根據氣動執行器開關實現90度開位與關位。

05、氣動執行器

氣動執行器是氣動閥門的動力部件。氣動執行器上兩個連接孔,分別對應開位與關位。由氣源推動活塞活動,使氣動執行器實現90度轉換,達到閥門開關作用。氣動執行器頂部與限位開關連接,通過連接軸的轉動,使限位開關與氣動執行器保持開關位置同步。氣動執行器底部與閥門或手輪機構連接,使其保持開關位置同步一致。

氣動球閥之安裝:(四步驟)

01、限位開關與執行器進行連接

限位開關連接軸下方是凸位,執行器上方是凹面,將兩者卡起來,并用安裝螺絲固定。

02、連接手輪機構

執行器下方有一個內八方,手輪機構上方是一個外四方,將兩者連接,安裝螺絲固定并擰緊。

注意:氣動執行器與手輪機構須保持同一個位置,如同關或同開,若方向不一致則無法進行正常工作,導致閥門無法正常開關。

03、連接電磁閥

電磁閥的背面有兩個出氣孔接口與氣缸一側的兩個進氣孔對應,安裝后用螺絲固定。

注意:電磁閥連接孔里的密封圈不能掉,掉了會使電磁閥與氣缸部分無法密封,從而出現嚴重的漏氣現象。兩個連接孔連接,有正反方向,如果安裝方向反裝,會導致閥門反作用。

04、連接球閥

球閥的四方軸與執行器或者手動結構的內八方相連。內八方尺寸是14,四方軸尺寸是11,安裝時要給四方軸套上一個11轉14的轉接套,再與手輪連接,連接后用安裝螺絲固定并擰緊。

注意:球閥與執行器或者手動結構連接須保持同一個位置,如同關或同開,若方向不一致則無法進行正常工作,導致閥門無法正常開關。

以上安裝都是根據ISO5211標準來操作的。

氣動球閥之開與關檢測:

接通氣源:

手動機構打開至自動狀態(手動機構的切換桿放下,手動則轉為自動控制)

接通電源:

限位開關最上方指示黃色則為打開,球心也為打開狀態。

斷開電源:

限位開關最上方指示紅色則為關閉,球心也為關閉狀態。
