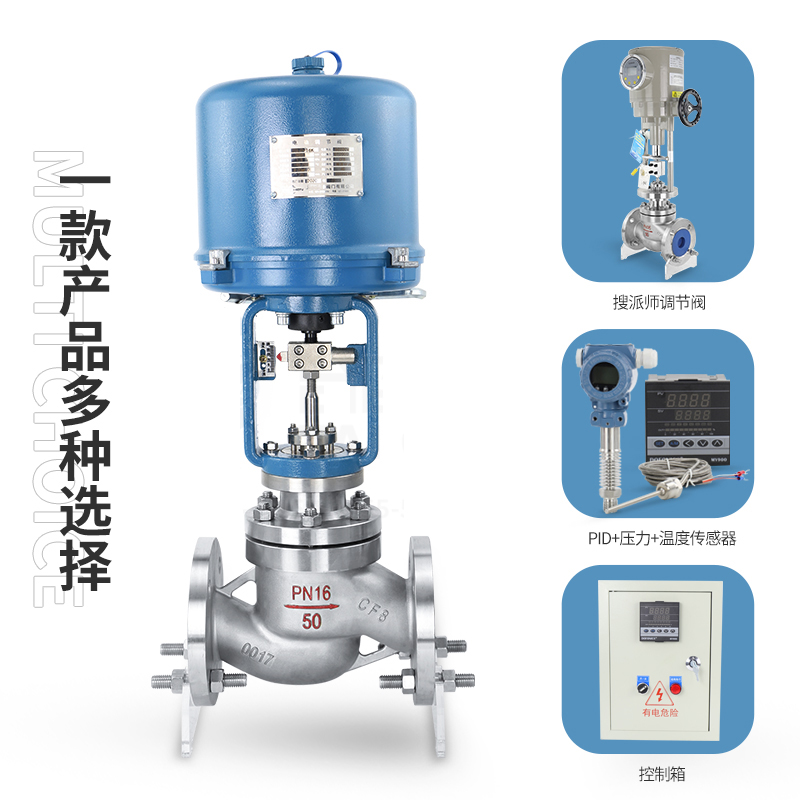

電動單座調節閥介紹： 電動單座調節閥由電動執行器和調節閥閥體兩部分組成，工作以3810L（或其他品牌）系列電子式執行器是以220V 單相交流作為驅動電源，接受來自計算機、調節器或操作器的DC4-20 mA或DC0V~10V輸入信號，產生軸向推力，通過連接桿，改變閥芯與閥座間的流通面積，直到電動執行機構的位置反饋信號與輸入信號相符，從而達到自動調節工藝參數的目的。電動單座調節閥是一種壓力平衡式的調節閥。接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。 電動單座調節閥主要參數： 1、產品口徑：DN32、DN40、DN50、DN65、DN80、DN100、DN150 2、控制信號：輸入/輸出0-10V ,4-20mA 3、額定電壓：24V/220V(可選） 4、額定功率：40W 5、流量特性曲線：直線/等百分比流量特性 6、閥體：不銹鋼、鑄鋼 7、內件：不銹鋼 8、彈簧：不銹鋼 9、膜片：三元乙丙埋纖 10、工作溫度：2℃-95℃ 11、公稱壓力（PN）：1.6MPa 12、行程：DN32-DN80:20mm，DN100-DN150:40mm 13、泄漏率：0….0.02% Kvs 14、閥控制方式:智能調節型（常用）/比例積分型
電動單座調節閥配線說明： ◎ 產品的安裝必須嚴格按照中華人民共和***危險場所安全規程的規定。 ◎ 內外接地牢固、可靠。 ◎ 連接電源的接線端子，其爬電距離及電氣間隙應大于8mm。 ◎ 為避免電源線的干擾，信號線請采用屏蔽電纜線，并與電源線屏蔽。 ◎ 電源配線要有足夠的容量以滿足執行器額定電流及起動電流要求。 ◎ 請為電動執行器安裝地線，連接電源及信號線時，請先切斷電源以防觸電。 ◎在配線過程中應確保外部電線接口密封防水，防爆場合應嚴格檢查配線，確保接口部位符合防爆要求，以免漏電失火。 電動單座調節閥安裝： 1、為維護本調節閥的性能，安裝時請注意下述事項： ◎ 請勿損傷閥與配管連接法蘭的密封面，以免造成密封泄漏。 ◎ 將本調節閥從包裝箱內取出時，建議在調節閥較重時使用吊帶吊運，使用的吊帶承吊重量必須與閥的重量相符，以免損傷調節閥。 ◎ 請充分清洗配管內部，去除雜物、焊渣后再安裝調節閥，若有異物，將引起閥芯與閥座間泄漏。若雜物進入閥桿與閥蓋之間的導向部分，將引起動作不良。 ◎ 電氣配線接口的塞子和蓋等，在本調節閥與配管安裝完成后及電氣配線工程開始之前，請不要打開。 ◎ 本調節閥在安裝到工藝配管上時，請不要使其受到撞擊、摔落等劇烈沖擊。否則將引起故障，必須重新調試。 ◎ 本調節閥執行機構在帶有手動操作機構的場合下，要確保有安全且易于操作的場地并且要兼顧出線口方向。 ◎ 安裝管道上有振動或閥口徑較大（閥自重較重）時，應安裝支撐架。不要將本調節閥安裝在有劇烈振動和對調節閥施加過大載荷的場合。 ◎ 不要將執行機構顛倒安裝。 ◎ 在安裝前，應對管道進行清洗，閥門入口處應留有足夠的直管段長度，并在本調節閥入口的前方盡可能配過濾器，要注意好管道法蘭與閥體法蘭連接時的同軸度。 ◎ 如果在室外安裝，請不要在雨天進行配線作業。 ◎ 安裝場所若受輻射熱、直射日光的影響超出電動執行器的允許溫度范圍時，請用適當遮蔽板或隔熱材料進行保護。 ◎ 電動執行器帶空間加熱器時請采用必要的保溫措施。 2、安裝場所允許的環境溫度說明 本調節閥安裝使用的環境溫度，必須符合訂購調節閥時技術參數表上提供的使用環境溫度，超出規定的環境溫度，可能會導致意外故障，甚至意外事故發生。 如無特殊說明，本調節閥一般使用在環境溫度為：-25℃~60℃的場合下。 電動單座調節閥 主要技術參數
電動單座調節閥 主要零件材料
五、電動單座調節閥 主要性能指標
電動單座調節閥 安裝連接尺寸
電動單座調節閥訂貨須知 訂購電動單座調節閥需要提供以下資料： ● 調節閥名稱、型號； ● 公稱通徑 ； ●公稱壓力 (MPa) ； ● 額定流量系數(Kv) ； ● 固定流量特性 ； ● 介質名稱、閥前后壓力、溫度、流量等 ； ● 整機作用方式（電開、電關）及輸入信號 ； ● 閥體、閥內件及填料材質 ； ● 電壓是否需要防爆，對執行器品牌沒有用其他要求，如果有請?zhí)峁┢放泼Q；其他特殊要求 。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
-
調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
-
伺服放大器采用深度動態負反饋，可提高自動調節精度。
-
電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
-
誤差小、動作靈敏、性能穩定、質量可靠。
-
根據用戶提供的流量、壓力提供選型規格書及控制方案圖。
