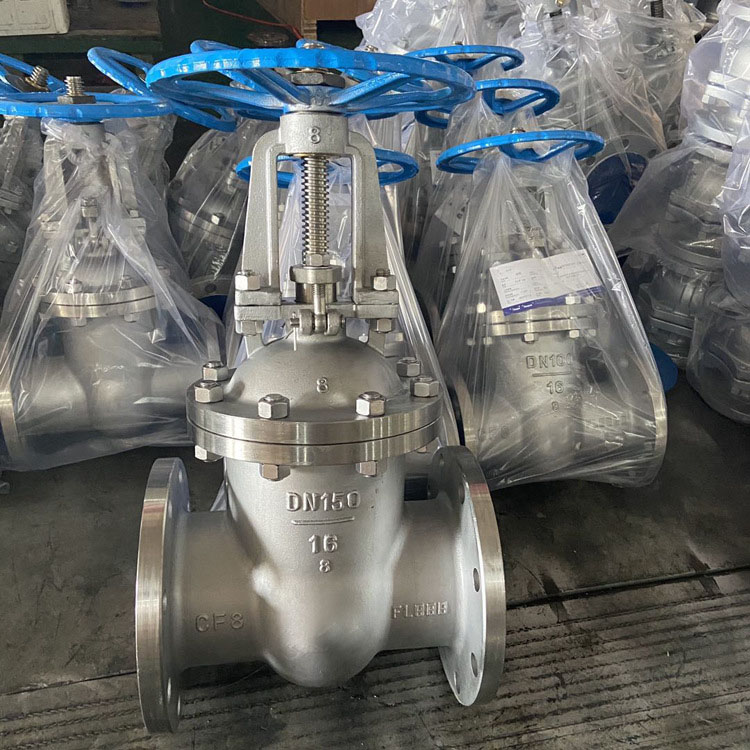

不銹鋼法蘭閘閥

品牌廠家：COLAVAL/可拉伐

產品型號：Z41H，Z41W

連接方式：法蘭

公稱通徑：DN15～DN800

閥體材質：不銹鋼304、316、316L

壓力溫度：PN10、PN16、PN25、PN64 -40℃～450℃

結構形式：楔式閘閥

應用領域：Z41W不銹鋼閘閥不銹鋼法蘭閘閥硬密封軟密封閘閥明桿暗桿不銹鋼閘閥

在線詢價

服務熱線：021-8037092318701880159

產品優點

特點

304/316L不銹鋼法蘭閘閥Z41W-16P耐高溫蒸汽船用閘閥 DN25 50 100
用途廣

用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業
可配附件

可選配氣動、電動執行機構
操作簡單

啟閉方便迅速、省力、流體阻力小，可以經常操作。
壽命長

配件采用不銹鋼304材質防止生銹，使用壽命長。
可適用多種介質

整體不銹鋼，能有效防止銹蝕。

產品詳情

不銹鋼法蘭閘閥 Z41W 不銹鋼閘閥產品概述

Z41W不銹鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板。

不銹鋼法蘭閘閥 Z41W 不銹鋼閘閥鑄鋼法蘭閘閥

不銹鋼法蘭閘閥產品主要特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小;
2、密封面采用不銹鋼和硬質合金，使用長;
3、采用柔性石墨填料、密封可靠，操作輕便靈活;
4、驅動方式為手動、氣動、電動、齒輪傳動;
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式;

不銹鋼法蘭閘閥型號編制說明：（Z41W-16P）

Z	0	4	1	W	-16	P
閥門類型	動作方式	連接形式	閥門結構	密封材料	公稱壓力	閥體材質
Z：閘閥	6：氣動	4：法蘭	1：單閘板	Y：不銹鋼鋼合金	10：1.0MPa	P：CF8
	9：電動			F：PTFE	16：1.6MPa	R：CF8M
	5：傘齒輪			W:閥體直接加工	25:2.5mpa	PL：CF3
	0：無手動					RL：CF3M

不銹鋼閘閥連接尺寸表

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值							參考值
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	D2	D6	b	n-φd	Do	H	質量
1.6	15	130	95	65	46	/	14	4-φ14	120	220	4
	20	150	105	75	55	/	14	4-φ14	140	256	6
	25	160	116	85	65	/	14	4-φ14	160	276	6
	32	180	135	100	78	/	16	4-φ18	180	280	7
	40	200	145	110	86	/	16	4-φ18	200	300	18
	50	250	160	125	100	/	16	4-φ18	240	358	29
	65	265	180	145	120	/	18	4-φ18	255	415	32
	80	280	195	160	135	/	20	8-φ18	280	435	46
	100	300	215	180	155	/	20	8-φ18	320	500	63
	150	350	280	240	210	/	24	8-φ23	360	675	134
	200	400	335	295	265	/	26	12-φ23	400	818	192
	250	450	405	355	320	/	30	12-φ25	456	970	273
	300	500	460	410	375	/	30	12-φ25	500	1140	379
	350	550	520	470	435	/	34	16-φ25	600	1280	590
	400	600	580	525	485	/	36	16-φ30	720	1450	850
	450	650	640	585	545	/	40	20-φ30	720	1580	910
	500	700	705	650	608	/	44	20-φ34	720	1675	958
	600	800	840	770	718	/	48	20-φ41	800	1990	1180
2.5	15	130	95	65	46	/	14	4-φ14	120	220	4
	20	150	105	75	55	/	14	4-φ14	140	256	6
	25	160	116	85	65	/	14	4-φ14	160	276	7
	32	180	135	100	78	/	18	4-φ18	180	280	8
	40	200	145	110	86	/	18	4-φ18	200	300	18
	50	250	160	125	100	/	20	4-φ18	240	358	29
	65	265	180	145	120	/	22	4-φ18	255	415	34
	80	280	195	160	135	/	22	8-φ18	280	435	46
	100	300	230	190	160	/	24	8-φ23	320	500	64
	150	350	300	250	218	/	30	8-φ25	360	675	134
	200	400	360	310	278	/	34	12-φ25	400	818	213
	250	450	425	370	332	/	36	12-φ30	456	970	290
	300	500	485	430	390	/	40	16-φ30	500	1140	399
	350	550	550	490	448		44	16-φ34	600	1280	631
	400	600	610	550	505	/	48	16-φ34	720	1450	900
	450	650	660	600	555	/	50	20-φ34	720	1580	965
	500	700	730	660	610	/	52	20-φ41	720	1675	1035
	600	800	840	770	718	/	56	20-φ41	800	1990	1260
4．0	50	250	160	125	100	88	20	4-φ18	280	371	30
	65	280	180	145	120	110	22	8-φ18	300	432	40
	80	310	195	160	135	12l	22	8-φ18	320	455	52
	100	350	230	190	160	150	24	8-φ23	360	551	82
	150	450	300	250	218	204	30	8-φ25	400	708	153
	200	550	375	320	282	260	38	12-φ30	450	885	262
	250	650	445	385	345	313	42	12-φ34	560	1015	366
	300	750	510	450	408	364	46	16-φ34	640	1160	563
	350	850	570	510	465	422	48	16-φ41	640	1310	920
	400	950	655	585	535	474	58	20-φ4l	720	1490	1350
	500	1150	755	670	612	576	62	20-φ4l	800	2050	2000
6.4	50	250	175	135	105	88	26	4-φ18	280	402	35
	65	280	200	160	130	110	28	8-φ18	300	450	43
	80	310	210	170	140	12l	30	8-φ18	320	475	62
	100	350	250	200	168	150	32	8-φ23	360	565	88
	150	450	340	280	240	204	38	8-φ25	400	712	180
	200	550	405	345	300	260	44	12-φ30	450	890	275
	250	650	470	400	352	313	48	12-φ34	560	1030	408
	300	750	530	460	412	364	54	16-φ34	720	1182	590

Z41W不銹鋼法蘭閘閥技術資料：
閥門型號：Z41H-16P、Z41W-150LB；
公稱通徑：DN15-600mm；
適應介質：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等；
壓力環境：PN1.6～16.0MPa；
工作溫度：≤-29℃～550℃；
設計與制造【GB12234、API600　API6D】
法蘭尺寸【JB/T79、GB9113、ANSIB 16.5】
壓力溫度【ANSSIB 16.34】
結構長度【GB12221、ANSIB16.10】
對焊連接尺寸【ANSIB 16.25】
檢驗與試驗【JB/T9092、API598】

不銹鋼閘閥產品選型

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定不銹鋼法蘭閘閥型號，請向我們提供使用參數：1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的不銹?鋼法蘭閘閥產品型號，請按不銹?鋼法蘭閘閥型號直接向我司生產部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供不銹?鋼法蘭閘閥設計圖紙和詳細參數，由我們的專家為您審核把關。
