不銹鋼美標過濾器GL41W

GL41H美標法蘭過濾器原理作用：

 GL41H美標法蘭過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，美標法蘭Y型過濾器用來消除介質中的雜質，以保護閥門及設備的正常使用。該法蘭式Y型過濾器具有結構，阻力小，排污方便等特點。美標法蘭式Y型過濾器適用介質可為水，油、氣?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。

    GL41H美標法蘭過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。Y型過濾器一般通水網為18-30目/cm2，通氣網為40-100目/cm2,通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52～1.2kpa。

    GL41H法蘭美標Y型過濾器是以美***API標準生產制造，閥門壓力以Class LB來表述。

GL41H美標法蘭過濾器性能特點：

①結構簡單，可靠性強；

②拆裝方便，易清洗、維護；

 ③濾網規格多，滿足不同場合過濾要求。

GL41H美標法蘭過濾器技術參數：

設計制造：MFG標準

試驗檢驗：API598

結構長度：MFG標準

法蘭尺寸：ANSI B16.5

不銹鋼絲網的技術特性

孔目數目(英寸)	絲徑(mm)	可攔截的粒徑(μm)	有效面積(%)	孔目數目(英寸)	絲徑(mm)	可攔截的粒徑(μm)	有效面積(%)
10	0.508	2032	64	30	0.234	614	53
12	0.457	1660	61	32	0.234	560	50
14	0.376	1438	63	36	0.234	472	46
16	0.315	1279	65	38	0.213	455	46
18	0.315	1096	61	40	0.193	442	49
20	0.315	955	57	50	0.152	356	50
22	0.273	882	59	60	0.122	301	51
24	0.273	785	56	80	0.102	216	47
26	0.234	743	59	100	0.081	173	46
28	0.234	673	56	120	0.081	131	38

篩網目數與粒徑（μm）對照表

GL41H美標法蘭過濾器部件材質：

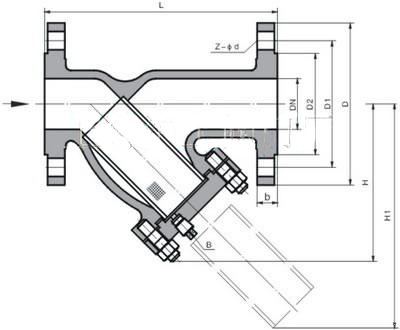

GL41H美標法蘭過濾器外形尺寸：

口徑	ANSI法蘭連接			螺紋連接	B	C	濾網面積cm2
	150LB	300LB	600LB
	A	A	A	A
1/2"	127	127	130	75	70	110	27
3/4"	145	150	150	80	80	130	43
1"	154	160	160	90	90	150	73
11/4"	180	180	200	110	130	235	135
11/2"	200	210	230	120	147	260	164
2"	230	240	250	140	180	320	251
21/2"	290	290	/	210	200	325	327
3"	310	310	/	/	205	330	361
4"	315	351	/	/	255	405	545
5"	410	401	/	/	315	510	843
6"	473	478	/	/	345	560	1117
8"	593	600	/	/	440	710	1909
10"	730	730	/	/	503	760	2010
